镜像加速

用户可通过两种方式实现镜像加速：一是使用Nydusify依赖包结合AlayaNeW自研工具进行镜像格式转换，二是通过服务器自动完成格式转换。具体操作步骤如下。

前提条件​

  • 您已开通弹性容器集群，且集群可正常使用。如尚未开通，可参考开通弹性容器集群完成开通。
  • 您已经开通镜像仓库服务，且服务正常可用，如尚未开通，可参考镜像仓库开通及管理完成开通。

操作步骤​

Nydusify是一个用于将Docker镜像转换为Nydus镜像格式的工具。Nydus只需要下载运行容器所需的部分文件，而不需要像传统容器镜像那样下载整个镜像。

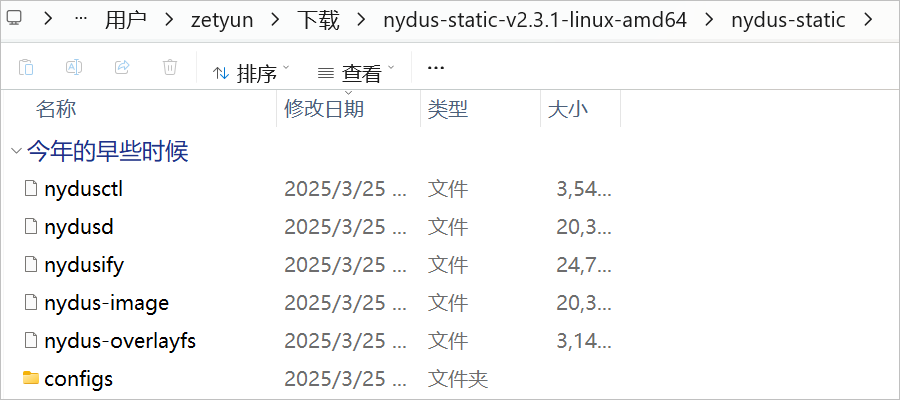

  1. 点击安装包链接下载适用当前系统的安装包，本示例下载nydus-static-v2.3.1-linux-amd64文件，然后将文件解压到本地，例如下图所示。 image

  2. 点击下载nydusify文件，然后替换上步同名文件。

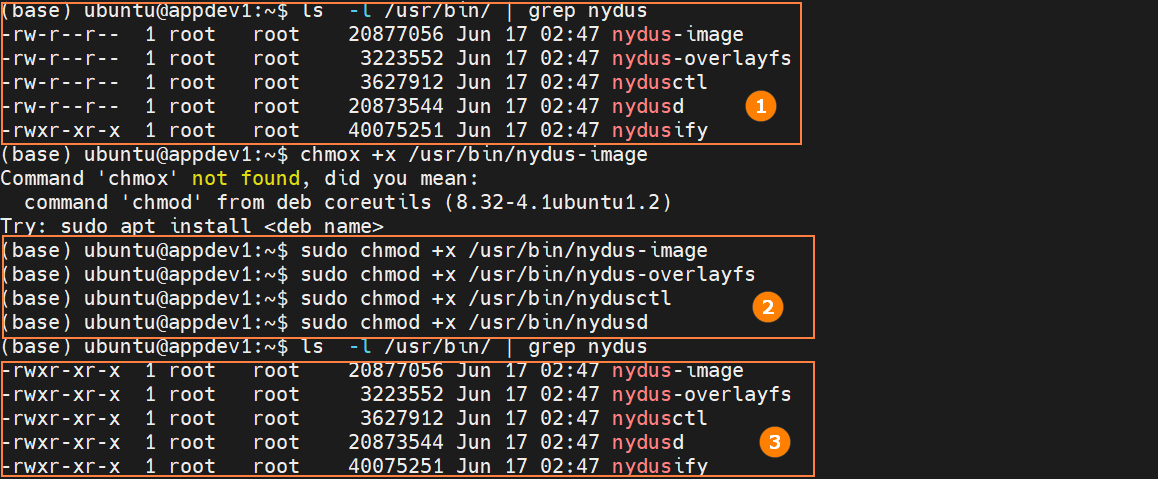

  3. 打开终端工具（如：MobaXterm），将替换文件后的文件拷贝至/usr/bin/目录下，例如下图高亮③所示。


    提示

    完成拷贝操作后，您需要检查文件的权限。如果文件没有写入权限，可以运行sudo chmod +x /usr/bin/[文件名]为其添加执行权限，例如上图高亮区域②所示，确保文件具备读写和执行权限。

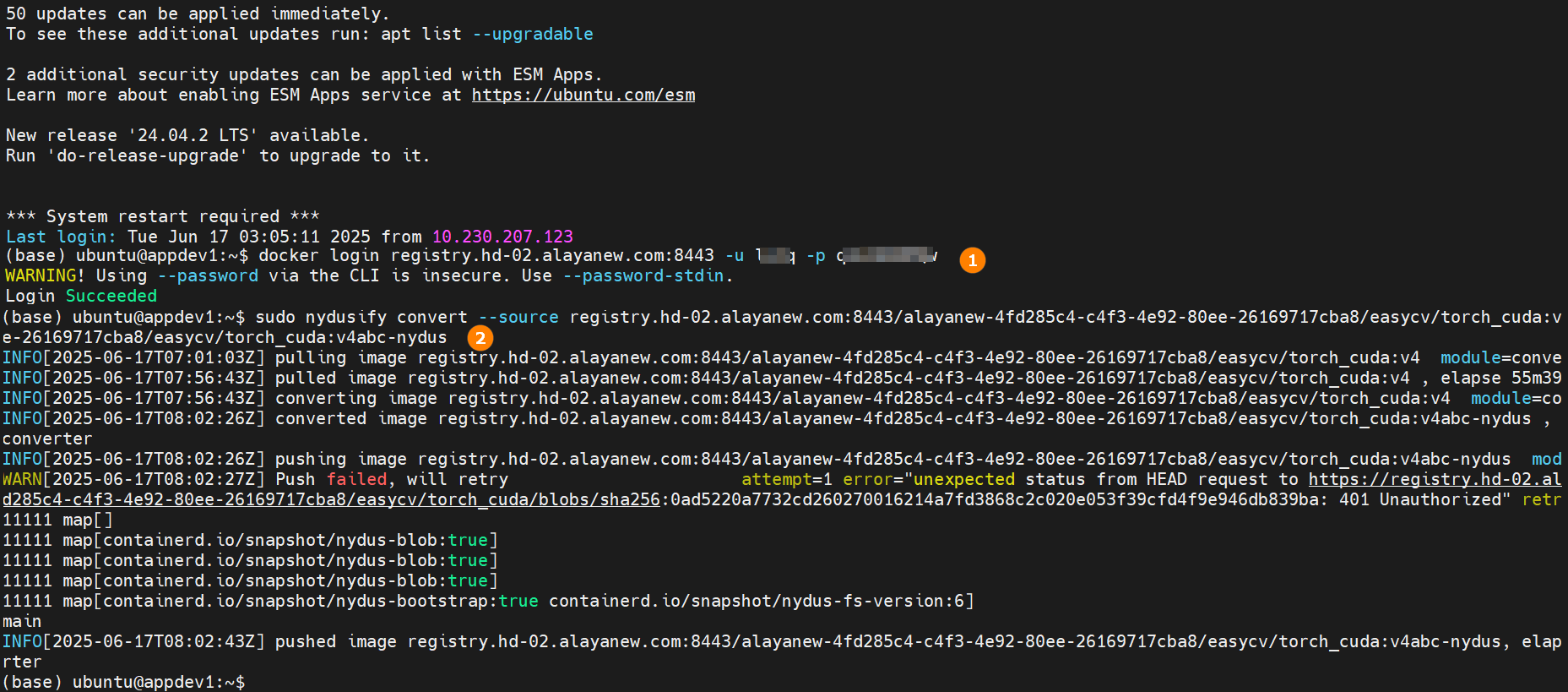

  4. 运行如下所示的命令，登录到私有镜像仓库，本实践以北京二区为例，例如下图高亮①所示。

    docker login registry.hd-02.alayanew.com:8443 -u [镜像仓库用户名] -p [镜像仓库密码]

  5. 运行如下所示的命令，手动执行Nydus转化命令，例如下图高亮②所示。


    nydusify convert --source [srcImage] --target [srcImage]-nydus

镜像加速示例​

通过镜像加速服务，可很大程度上节省镜像下载时间，以“Yaml文件方式启动镜像加速任务”测试结果为例，效率提升94%，实验结果为：

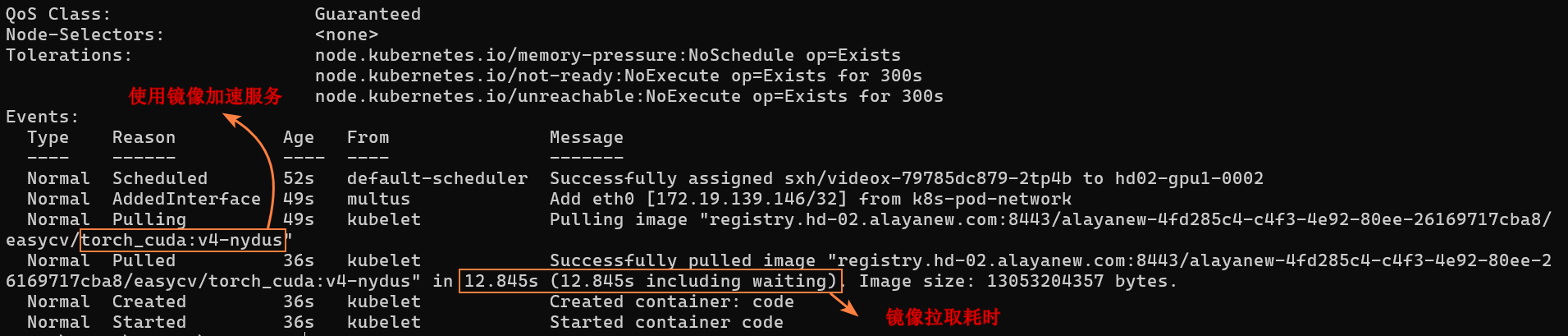

  • 使用镜像加速服务，镜像下载时间约为13s（包括等待时间），示例页面如下图所示。

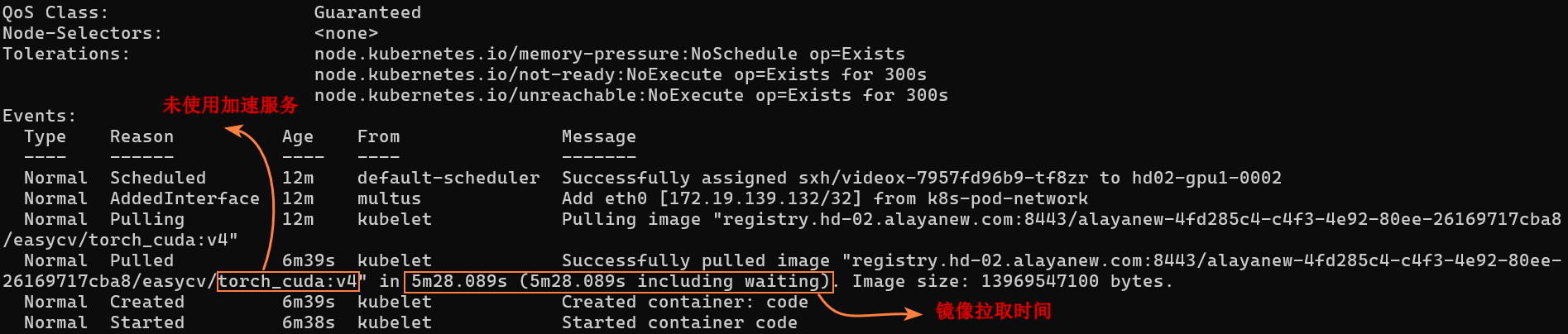

  • 未使用镜像加速服务，镜像下载时间约为328s（包括等待时间），示例页面如下图所示。


镜像概览​

  • 本次示例使用镜像为：mybigpai-public-registry.cn-beijing.cr.aliyuncs.com/easycv/torch_cuda:cogvideox_fun
  • 镜像大小：12.1G
  • 本次示例操作所选智算中心为：北京二区

操作详情​

  1. 下载nydus-static-v2.3.1-linux-amd64文件，将文件解压到本地，然后下载nydusify文件，替换解压文件中的同名文件。

  2. 打开MobaXterm，将替换文件后的文件拷贝至/usr/bin/目录下，确保文件拥有读写权限，若权限不足，可参考“操作步骤”1提示部分。

  3. 登录已开通镜像加速的私有镜像仓库，如下图高亮①所示，在镜像仓库运行镜像转换命令，如下图高亮②所示。


  4. 使用Yaml文件方式启动镜像下载任务、通过Aladdin创建Workshop拉取对应镜像两种方式查看转换后、前的镜像下载耗时，详情如下所示。

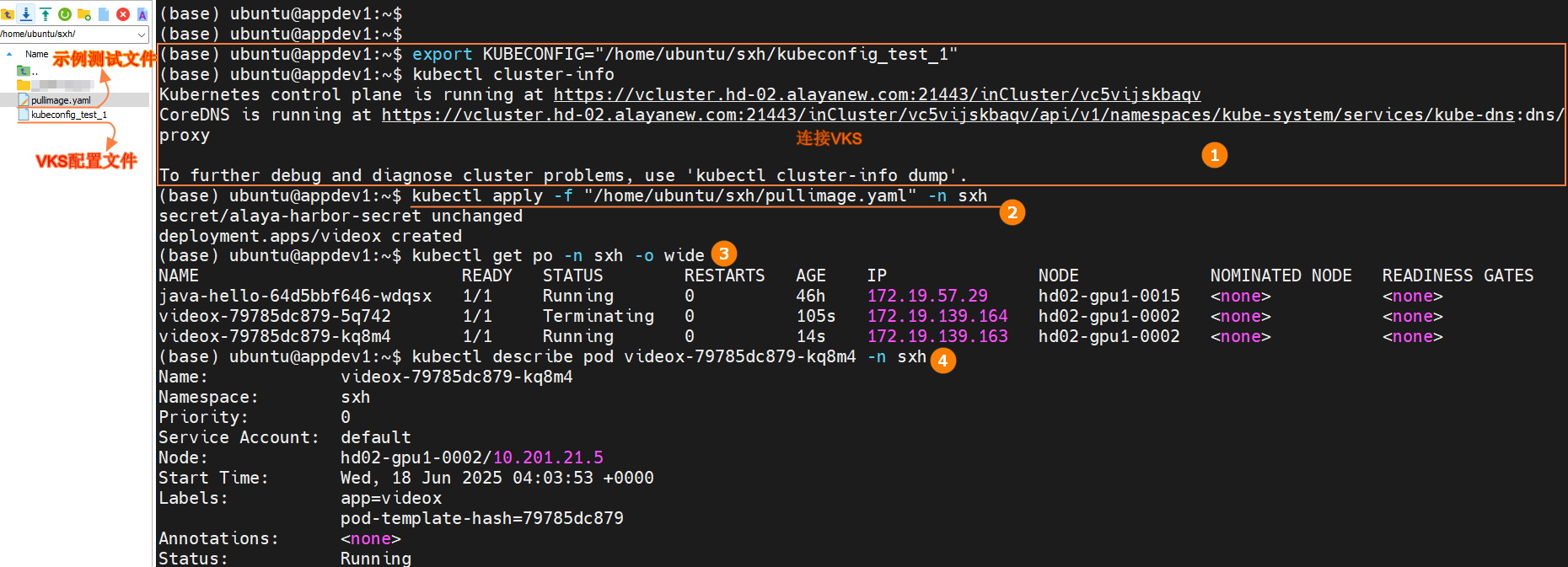

  1. 下载Deployment测试文件，解压该文件，复制文件至对应终端对应目录下，将弹性容器集群文件移动至对应目录下，并连接VKS（弹性容器集群），例如下图所示。


  2. 运行如下所示的命令部署一个访问私有镜像仓库的应用，如上图高亮②所示，获取已启动Pod名称，运行kubectl describe pod [pod name] -n sxh查看Pod详细状态、事件日志等信息，如上图高亮④所示。查看Pod事件，本次示例拉取镜像耗时约13s，例如下图所示。


     kubectl apply -f [yaml文件] -n [namespace]
    提示

    参照本示例进行操作时，如需获取密钥，可参看获取密钥章节中的说明。

  3. 移除Deployment测试文件中的Tag，如下图所示，以拉取未转换过的镜像，重新执行步骤6，然后观察Pod事件，此次拉取镜像耗时约328s，例如下图所示。


结论​

在同等条件下，通过上述示例可以看出，使用镜像加速能够显著提升镜像的下载和拉取效率，大幅缩短耗时。
